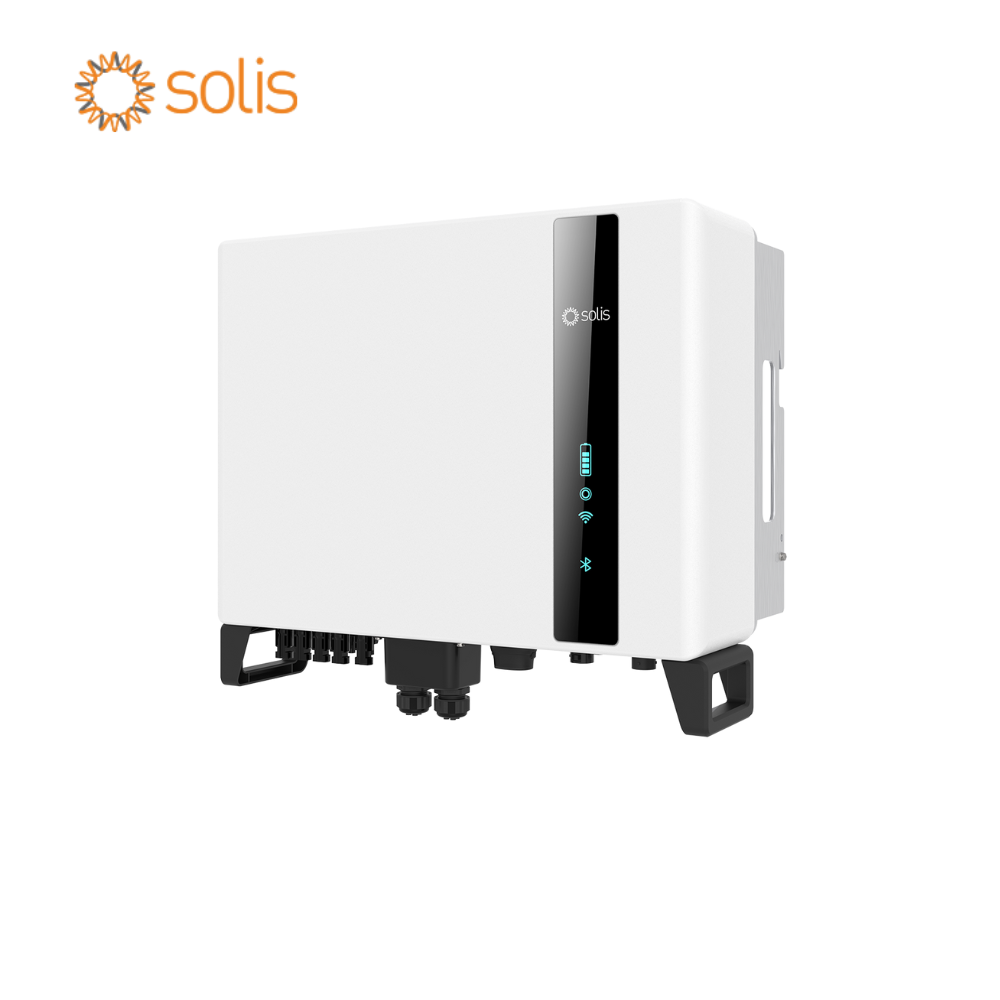

10 kW hibridinio inverterio Solis-EH3P10K-H-S6 techniniai parametrai

Nuolatinė srovė (įvestis) FV pusėje

• rekomenduojamas maks. fotovoltinių modulių masyvo dydis: 20 kW;

• maksimali naudingoji fotovoltinio modulio įvesties galia: 16 kW;

• maksimali įvesties įtampa: 1000 V;

• vardinė įtampa: 600 V;

• paleidimo įtampa: 160 V;

• MPPT įtampos diapazonas: 200–850 V;

• maksimali įvesties srovė: 4 x 16 A;

• maksimali trumpojo sujungimo srovė: 4 x 24 A;

• MPPT sk./ maks. įvesties grupių skaičius: 4 / 4.

Akumuliatorius

• akumuliatoriaus tipas: Ličio – jonų;

• akumuliatoriaus įtampos diapazonas: 120–600 V;

• maks. įkrovos / iškrovos galia: 10 kW;

• maks. įkrovos / iškrovos srovė: 50 A;

• komunikacija: CAN / RS485.

Kintamoji srovė (išvestis) Tinklo pusėje

• vardinė išvesties galia: 10 kW;

• maksimali tariama išvesties galia: 11 kVA;

• vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;

• vardinis tinklo dažnis: 50 Hz / 60 Hz;

• vardinė tinklo išvesties srovė: 15,2 A / 14,4 A;

• maksimali išvesties srovė: 16,7 A / 15,8 A;

• galios faktorius: > 0,99 (reguliuojama nuo 0,8 pirmavimo iki 0,8 atsilikimo);

• THDi: < 3 %.

Nuolatinė srovė (įvestis) Tinklo pusėje

• maksimali įvesties galia: 15 kW;

• maksimali įvesties srovė: 22,8 A;

• vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;

• vardinis tinklo dažnis: 50 Hz / 60 Hz.

Kintamoji srovė (išvestis) Atsargos („Back-up“) pusėje

• vardinė išvesties galia: 10 kW;

• pikinė tariamoji išėjimo galia: 16 kVA, 60 sek.;

• atsargos („Back-up“) persijungimo laikas: < 10 ms;

• vardinė tinklo įtampa: 3/N/PE, 380 / 400 V;

• vardinis tinklo dažnis: 50 Hz / 60 Hz;

• vardinė tinklo išvesties srovė: 15,2 A / 14,4 A;

• THDi: < 2 %.

Efektyvumas

• maksimalus efektyvumas: 98,2 %;

• EU efektyvumas: 97,5 %;

• akumuliatoriaus įkrovos FV maksimalus efektyvumas: 98,2 %;

• akumuliatoriaus įkrovos / iškrovos efektyvumas: 97,5 %.

Apsauga

• DC apsauga nuo atvirkštinio poliškumo;

• apsauga nuo trumpojo jungimo;

• išvesties apsauga nuo viršsrovių;

• AFCI apsauga sumažina gaisro riziką;

• anti-Islanding apsauga;

• FV apsauga nuo viršįtampių;

• akumuliatoriaus reversinė apsauga;

• integruotas DC išjungiklis (pasirinktinai).

Inverterio Solis-EH3P10K-H-S6 bendrieji duomenys

• matmenys (plotis x aukštis x gylis): 596 x 496 x 230 mm;

• svoris: 31,8 kg;

• topologija: be transformatorių;

• suvartojimas budėjimo režimu: < 25W;

• darbinė aplinkos temperatūra: – 25 ~ 60 °C;

• apsaugos klasė: IP66;

• aušinimo koncepcija: natūrali konversija;

• maksimalus darbinis aukštis: 4000 m;

• tinklo prijungimo standartas: VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15/VFR:2019, RD 1699/RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA;

• saugumo / EMC standartas: IEC/EN 62109-1/ -2, IEC/EN 61000-6-1/ -3.

Savybės

• nuolatinės srovės (DC) jungtis: MC4;

• akumuliatoriaus jungtis: greito prijungimo jungtis;

• kintamos srovės (AC) jungtis: greito prijungimo jungtis;

• ekranas: LED + Bluetooth + APP;

• komunikacija: CAN, RS 485, Ethernet; Wi-Fi / Cellular/ LAN (pasirinktinai).
